4款孚創控制器系列型號及（GEC6500-4G）技術參數

2023-07-07

來源：

219

首先控制器技術參數在產品開發和設計過程中起著關鍵的作用。通過明確規定技術參數，制造商可以確保產品在設計和生產過程中符合特定的要求和標準。這有助于提高產品的質量和可靠性，并確保其能夠滿足用戶的需求。

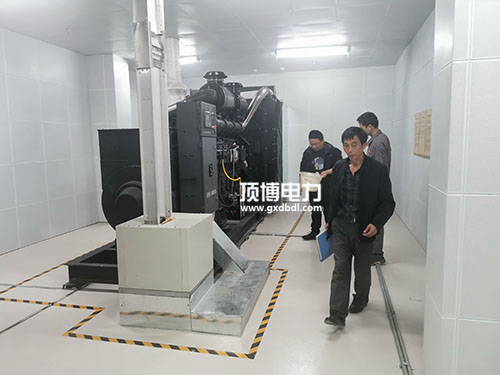

柴油發電機

在應用技術參數時，我們需要注意一些關鍵點。首先，我們必須嚴格保持技術參數的原始形式，不允許對其進行任何修改。這是為了確保產品的性能和功能與技術參數的描述一致。制造商和消費者都應該重視技術參數，并在產品設計和購買過程中合理應用它們。只有這樣，我們才能生產和購買到更好的產品，滿足不斷變化的市場需求。

GEC6500-4G系列包含4款控制器，型號如下：ⅠGEC6510-485-4G/GEC6520-485-4G 兩款帶有 RS485 接口：Ⅱ GEC6510-B-4G/GEC6520-B-4G 兩款帶有 RS485 接口和 CAN 接口。

注：后文均以 GEC6510-4G 指代 GEC6510-485-4G/GEC6510-B-4G，GEC6520-4G指代 GEC6520-485-4G/GEC6520-B-4G 為例進行描述。

GEC6510-4G：用于單機自動化，可通過遠端開機信號控制發電機組自動開機與停機；GEC6520-4G：在 GEC6510-4G 基礎上增加了市電電量檢測和市電/發電自動切換控制功能（AMF）,特別適用于一市一機構成的單機自動化系統。

（GEC6500-4G）技術參數

項目	內容
工作電壓	DC8.0V至35.0V連續供電
整機功耗	<6W(待機方式：≤4W)
交流發電機電壓輸入：三相四線\單相二線\二相三線	15V AC - 360 V AC (ph-N)\15V AC - 360 V AC (ph-N)15V AC - 360 V AC (ph-N)
交流發電機頻率	50Hz/60Hz
轉速傳感器電壓	1.0V至24V(有效值)
轉速傳感器頻率	最大10000Hz
起動繼電器輸出	16AmpDC28V直流供電輸出
可編程繼電器輸出口1	10Amp DC30V直流供電輸出
可編程繼電器輸出口2	10Amp DC30V無源輸出/10Amp 250VAC無源輸出
可編程繼電器輸出口3	10Amp DC30V無源輸出/10Amp 250VAC無源輸出
可編程繼電器輸出口4	10Amp DC30V無源輸出/10Amp 250VAC無源輸出
操作面板尺寸	197mm x 152mm x 51mm
建議開孔尺寸	184mm x 138mm（模塊尺寸183mm x137mm）
電流互感器次級電流	額定：5A
工作條件	溫度：(-25~70)°C 相對濕度：(20~90)%RH
儲藏條件	溫度：(-30~+80)°C
防護等級	IP55：當控制器和控制屏之間加裝防水橡膠圈時。
絕緣強度對象	對象：在輸入/輸出/電源之間引用標準： IEC688－1992試驗方法：AC1.5KV/1min 漏電流3mA
重量	0.68kg
