全自動100kw柴油發電機ATS功能接線詳解

ATS全自動應急100Kw柴油發電機組是專為市電突然斷電時的應急保安電源。當外電網突然斷電時，該機組可以在2-6S內自行啟動成功，并向用戶的負載自行供電；當外電網恢復供電后，機組可自行將用戶的負載切換到外電網上，同時自動停機。

該機組采用單片機作為控制核心，利用數字技術對機組狀態進行全面管理監控，實現機組的全過程的自動化工作。機組主要用于雷達站，消防，郵電，金融，醫院及在停電后需迅速供電的用戶。那么ATS該如何接線呢？頂博電力小編帶大家了解。

一.操作步驟：

使用前準備：用電纜連接線把ATS與面板對接，并將面板上電門鎖開關打到OFF檔位置只針對柴油發電機組。

（1）將開關撥到“AUTO”檔，面板“AUTO”燈亮，此時“ATS”操作系統已經處于自動檢測狀態。

（2）ATS的運行。當ATS系統進入自動狀態后，如果市電因故暫停電，ATS自動打開風門控制器，在2秒內啟動發電機馬達，發電機正常暖機5秒后，系統自動將負載切換到發電機電源。

（3）ATS三次啟動

當發電機因氣溫低或者其它原因導致發電機啟動性能差，ATS控制系統將執行三次循環啟動，其啟動程序為:市電停→發電機第一次啟動時間為5秒→啟動不成功→停5秒→第二次啟動時間為5秒→啟動不成功停5秒→第三次啟動時間為5秒（如果三次發電機都不能正常啟動，報警燈“FAILURE”亮。

（4）發電機停機

若機組在運行時，若市電恢復，且市電正常供電10秒鐘，ATS控制系統將負載自動切換到市電，發電機在空載狀態下運行5秒后停機。

（5）ATS自動風門控制

若機組帶有風門裝置，機組在啟動時，ATS自動打開風門控制器，啟動成功后，自動關閉風門裝置。

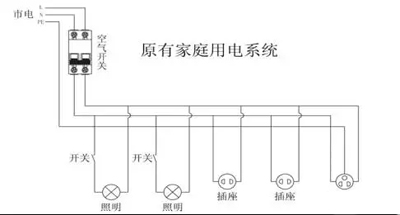

二.ATS接入用電系統示意圖：

三.ATS接線圖：

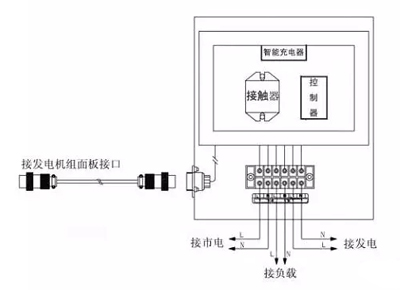

1.單相、單電壓接線圖：

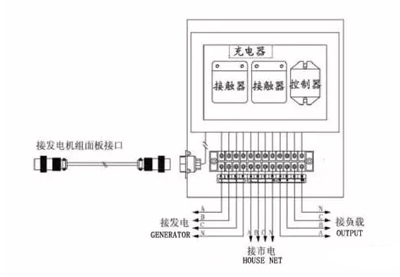

2.三相、雙電壓接線圖：

四.注意事項

1、選擇ATS時，請選擇相匹配的功率。

2、 ATS輸出切勿與市電直接連接。

3、市電接入ATS時，必須通過空氣保護開關，已確保安全。

4、請在電門鎖啟動正常狀態下使用自動ATS功能。

5、注意要將發電機電門鎖開關打到OFF檔狀態下使用（僅針對于柴油機組，汽油機組請將電門鎖打到ON位置）；

6、注意要將發電機面板空氣開關至于“ON”位置。

7、設備必須放置在通風、干燥、避開高溫、高濕度或者容易搖晃的地方。

8、ATS內部有高壓，出現故障時必須請有資質的電氣維修人員檢查，普通用戶請不要打開機殼，以防觸電。
