如何設計柴油發電機房自動滅火系統？（二）

上篇已經為大家介紹了柴油發電機房自動滅火系統設計中的自動滅火系統比較選擇以及設計參數，本篇繼續由頂博電力為大家介紹發電機房自動滅火系統的水霧噴頭選型及相關計算、水霧噴頭布置及其他相關事項。

   一、水霧噴頭選型及相關計算

   選用 ZSTWB33.7/90 型離心霧化型開式水霧噴頭（帶濾網，黃銅材質），額定工作壓力0.35MPa,流量 63L/min,霧化角 90°，流量系數33.7,連接螺紋 Rp3/4,有效射程2.5m,水平噴射最大高度1.9m,霧滴較細，適用于撲滅液體和電氣火災。

   （1）噴頭數量 N=（S×W）/q=29.8 ≈ 30 個

   S--保護面積 m  ;

   W--設計噴霧強度 L/（min×m2  ）；

   q--水霧噴頭流量；

  （2）考慮噴頭與高壓電氣設備（裸露）部分的最小安全距離為 0.3m,且應留有人員操作空間。各保護面按平面處理，水霧噴頭按矩形布置，側噴噴頭安裝角度為 30°（與水平方向），噴頭間距不應大于1.4倍的水霧錐底圓半徑。

  水霧錐底圓半徑R=B×tg（Q/2）

  B--水霧噴頭距保護對象距離；

  Q--水霧噴頭霧化角；

  二、水霧噴頭布置及其他

  （1）根據柴油發電站布置，布置水霧噴頭30個，另油箱間設置3個噴頭進行保護。共33個，計算秒流量34.65L/s,設計秒流量3.8.1L/s,消防水進水管管徑DN150,設計流速1.98m/s<5m/s.水霧噴頭布置見圖1.

  （2）本設計選用ZSFY/SL-S360（DN150）雨淋閥組，包括水力警鈴、壓力開關、雨淋報警閥、進水信號閥、壓力表、試水閥和試驗信號閥等。閥前設置檢修閥和過濾器，濾網孔徑4.0-4.7目/平方厘米，過濾器后的管道采用內外熱鍍鋅鋼管，絲扣連接。

  （3）雨淋閥有三種啟動方式：電磁閥啟動、現場手動啟動與非電控遠程手動裝置啟動，本設計采用感溫探測器，探測并確認火情后，由消防聯動控制器啟動電磁閥，控制設備設置在消防控制室。

  （4）自動滅火系統工作后，如果噴水不能及時排除，有可能造成火勢蔓延，增大火災撲救的難度，因此在本設計中設置了鑄鐵排水地漏，同時設置了阻火水封，以防火勢隨水流蔓延。

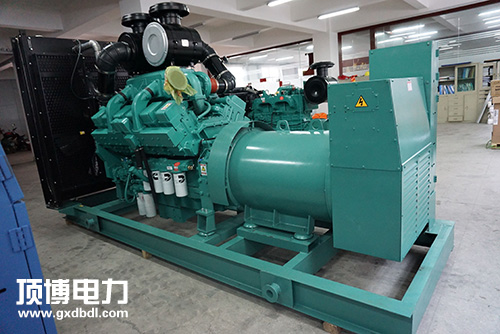

  （1）柴油發電機外形不規則，應根據實際發電機組外形進行計算，水霧噴頭按立體布置法才能保證各個被保護面有足夠的水噴霧保護強度。

  （2）水噴霧系統給水干管宜在頂部設置成環狀管網，可減小噴頭間的壓差，噴出水霧更加均勻、有效。

  （3）水噴霧滅火系統具有快速啟動、環保、用水量小的特點，可以滿足柴油發電機房的滅火要求，并且安裝操作和管路布置簡單，造價較低，多種控制方式可有效保障消防的安全度。

   柴油發電機房自動滅火系統的水霧噴頭選型及相關計算、水霧噴頭布置及其他相關事項講解如上，如有疑問歡迎來詢。網址：www.miyanfood.com
