580KW柴油發電機并機柜線路電氣圖及元件配置

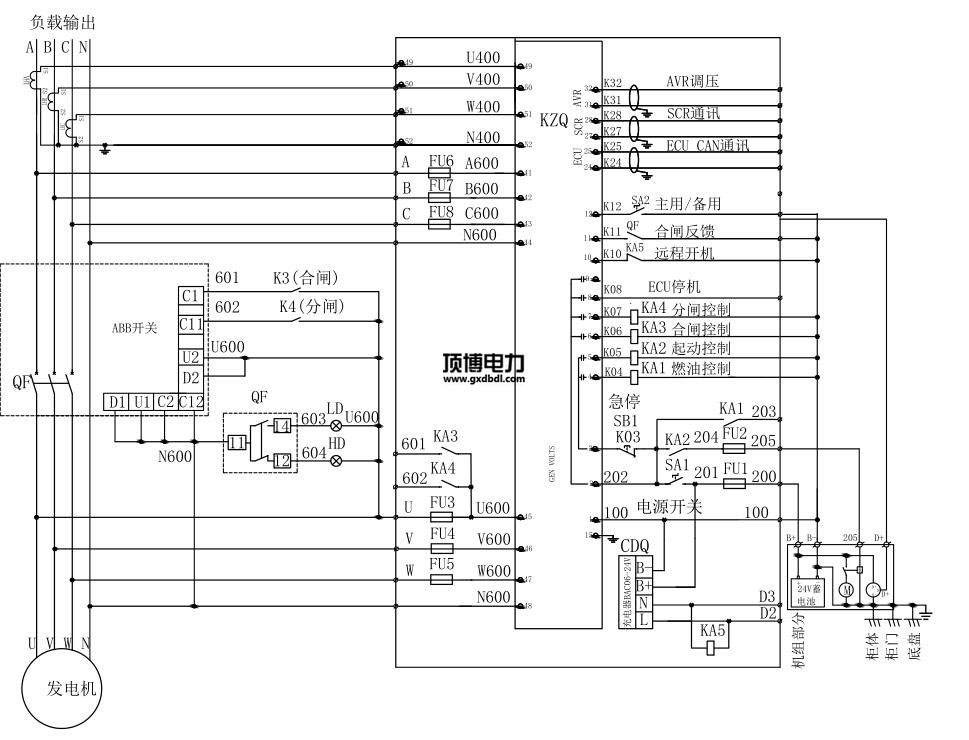

580KW柴油發電機并機柜線路電氣圖原理：由充電器AC220V/DC24V，提供發電機控制器所用輸出電源DC24V。發電機啟動后由KA5交流220V中間繼電器輸出一個啟動信號。柴油發電機控制器通過信號回路把發電機的電流、電壓，頻率，轉速等發電機的各種參數信號反饋到控制器，由控制器發出指令。
當柴油發電機啟動后，把電送到開關柜上端的主母排。控制器通過系統監控達到一定條件啟動燃油控制，起動控制，通過DC24V繼電器輸出信號。發電機控制器通過電壓監測回路，監測到滿足斷路器啟動電壓，控制器通過KA3繼電器輸出合閘信號，合上主開關斷路，斷路器合閘后合閘指示燈亮。當控制系統需要分閘的時候，通過KA4分閘繼電器輸出分閘信號，主開關斷路器分閘，斷路器分閘燈亮。
工程名稱：兩臺580KW柴油發電機并在機柜主要元件配置清單 | |||||
主開關柜 | |||||
序號 | 名稱 | 型號規格 | 單位 | 數量 | 廠家 |
1 | 萬能式框架斷路器 | E1N 1250 D LI F F NST 4P | 臺 | 2 | ABB |
2 | 發電機組控制器 | HGM9510 | 只 | 2 | 眾智 |
3 | 直流電源模塊 | BAC06A | 只 | 2 | 眾智 |
4 | 小型中間繼電器 | HH52P DC24V | 只 | 8 | 正泰 |
5 | 小型中間繼電器 | HH52P AC220V | 只 | 2 | 正泰 |
6 | 熔斷器 | RT14-20/6A | 套 | 16 | 正泰 |
7 | 信號燈 | AD56-22DS/Y，G，R，~220V紅2，綠2 | 只 | 4 | 國優 |
8 | 急停接鈕 | LA37-11MZS紅1 | 只 | 2 | 國優 |
9 | 旋鈕 | LA37-11X/2綠4 | 只 | 4 | 國優 |
10 | 主銅排 | TMY-100*8 | 米 | 8 | 國優 |
11 | 主銅排 | TMY-50*8 | 米 | 15.4 | 國優 |
12 | 接地銅排 | TMY-60*6 | 米 | 2 | 國優 |
13 | 絕緣子 | 圓形，紅色，M10 | 只 | 12 | 海坦 |
14 | 輔材 | 臺 | 2 | 國優 | |
